STRAUS-S13-200K — комплект контролера інкубатора до 1200 яєць з датчиками

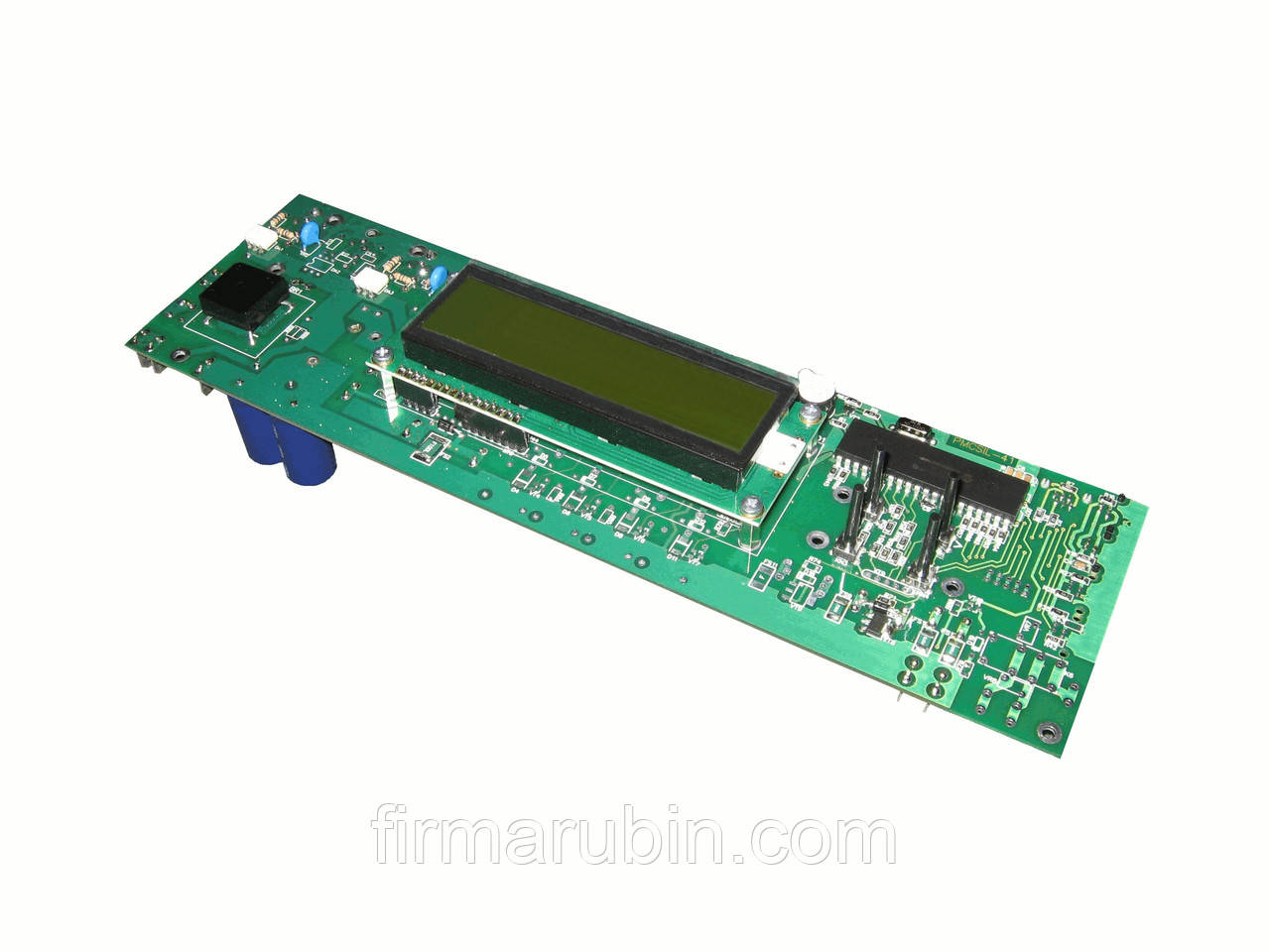

В комплекті: Плата контролера, датчик температури ДТЦ-21 і датчик вологості ДВА-25 (ДВА-52).

Даний комплект необхідний для ремонту інкубаторів NEST об'ємом до 1200 яєць або як резервний для випадків виходу з ладу автоматики інкубатора і швидкої заміни плат для збереження безперервного функціонування інкубатора без псування в ньому яєць.

Контролер побутового інкубатора "STRAUS-S13-200" призначений для створення в инкубационно-вивідний камері інкубатора умов для виведення різної птиці, за винятком пташенят страуса.

Яйця страуса можна інкубувати або виводити, встановивши контролери моделей "STRAUS-S13-S64iv" або "STRAUS-S13-S10v" - в платі S64iv передбачено керування компресорами для осушення повітря, необхідного для інкубації яєць страуса.

Контролер може керувати інкубатором об'ємом до 1200 курячих яєць (400 гусячих або 3600 перепелиних). Він успішно застосовується в інкубаторах "NEST" вже більше 6 років, що говорить про його надійності і зручності використання.

Даний контролер забезпечує виконання наступних функцій:

• управління нагрівальними елементами від заданої температури і вологості;
• управління вентилятором викиду гарячого повітря у разі перегріву;
• поворот лотків з періодом, заданим в меню контролера;
• управління швидкістю циркуляційних вентиляторів;
• подачу живлення на освітлення в камері інкубатора (12 VDC);
• включення внутрішньої звукової сигналізації;
• включення аварійного живлення при відсутності електроенергії в мережі;
• можливість калібрування датчиків температури для забезпечення мінімальної похибки вимірювань параметрів всередині камери інкубатора;
• завдання аварійних відхилень температури і вологості всередині камери для роботи аварійної сигналізації.

Діапазон вимірюваних значень температури 0,0 С ...+50,0 З

Діапазон задається опорної температури +20,0 З ...+41,0 З
Діапазон вимірюваних значень вологості 0% ... 100%
Діапазон задається опорної вологості 10% ... 85%
Номінальна похибка вимірювання температури ± 0,1°С
Максимальна похибка вимірювання температури (без поправки датч. Тс) ± 2,0°С
Номінальна похибка вимірювання вологості ± 3%
Максимальна похибка вимірювання вологості (без поправки датч. Тв) ± 10%

Контролер має безліч захисту від збоїв, перевантажень поворотної системи, відсутності води у випарнику з повідомленням користувача і багато іншого. Замість традиційного психрометра використовується електронний високоточний датчик температури і вологості, завдяки цьому не потрібно додаткового обслуговування і постійного доливання води в психрометр, використовуваний в інкубаторах інших виробників.

Всі моделі контролерів покриті спеціальним захисним лаком для підвищення надійності роботи контролера в умовах підвищеної вологості. Але для безвідмовної роботи інкубатора рекомендується встановлювати плату контролера в окремому відсіку для автоматики інкубатора, так званої "голові".

В комплекті схема підключення до контролера виконавчих механізмів, Тенів, трансформатора живлення і датчиків. Так само в комплекті паспорт з описом принципу роботи та управління контролером.

Порівняльна таблиця функцій різних моделей "СТРАУС"

При необхідності, можлива зміна модифікації на нестандартну (додати функції контролера). У цьому випадку ціна може не багато коливатися в більшу сторону.

Нижче представлені інструкція з експлуатації та загальна схема включення повного (універсального - модель "I-UNI") контролера у складі інкубатора для наочності його можливостей.
